前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵调节器为机械装备一直式调节器，其构造长为如图。I号喷真空泵调节器重点由驱程件、飞球、调节扭簧、传动系统的一些和控制的一些等构造。I号喷真空泵调节器的驱程件为极具60°。锥面的驱程盘。在驱程盘的内测有三个沿径向的半半圆形凹坑。驱程盘压紧在驱程轴套上而和它组合成二合一，最后确认半圆键和夹紧螺母使其和喷真空泵的凸轮机构轴连接起来。

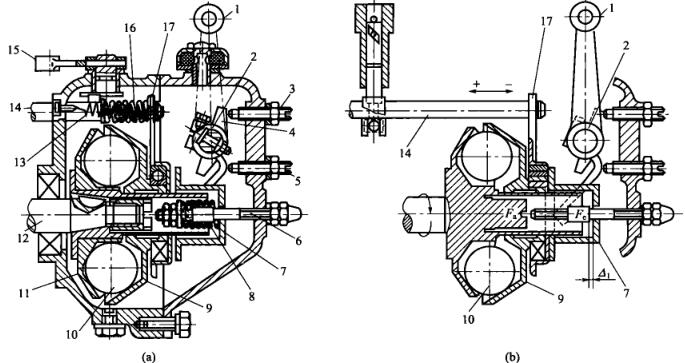

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  三个内径为25.4mm的飞球放置在推动盘的凹槽体内，随推动盘在一起缩放。飞球另侧为与定位轴线成45°锥面的拉力盘，拉力盘滑套在推动轴套上。运转时飞球的离心式力能力在拉力盘上，其轴上分力Fa.将使拉力盘沿轴上滑屏。粉色套装在拉力盘.上的滑屏滚针轴承和传送板也随着挪动。传送板上边套在油泵连接杆上，因油泵连接杆也随着挪动，因此改进油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
